Устройство и принцип действия. Тормозной механизм заднего колеса - барабанного типа, с самоустанавливающимися колодками, которые приводятся в действие колесным гидравлическим цилиндром, и с автоматическим устройством для регулирования зазора между колодками и барабаном. Тормозные колодки 2 с накладками, колесный цилиндр 7 и другие детали тормозного механизма смонтированы на щите 11, который крепится к фланцу балки заднего моста. К нижней части щита двумя заклепками крепится пакет пластин, одна из которых является опорой для нижних концов тормозных колодок.

Устройство для автоматического регулирования зазора между колодками и барабаном смонтировано на тормозных колодках. Оно состоит из двух втулок 7 и 2, свинченных между собой. На втулке 7 установлены две фрикционные шайбы 6, между которыми пружиной 3 зажато с определенным усилием ребро 5 тормозной колодки. Тормозная колодка в сборе с автоматическим устройством устанавливается с гарантированным зазором на ось 1, приваренную к щиту тормоза. При торможении и растормаживании колодки перемещаются на величину зазора между втулкой 7 и осью 1. При износе фрикционных накладок тормозных колодок зазор не обеспечивает прижатие колодок к барабану и под увеличивающимся усилием со стороны поршней колесного цилиндра колодки перемещаются относительно шайб на величину износа накладок, т.е. занимают новое положение, компенсируя износ накладок.

В корпусе 7 колесного цилиндра размещены два поршня 4, которые распираются пружиной б с опорными чашками 2. В поршни запрессованы упоры, в пазы которых упираются верхние концы тормозных колодок. Выход поршней из цилиндров защищен резиновыми колпачками 5.

Герметичность цилиндра обеспечивается уплотнителями 3. Для прокачки привода заднего тормоза в цилиндре имеется штуцер 1.

С 1986 г. на автомобилях устанавливается тормозной механизм с устройством для автоматического регулирования зазора, которое смонтировано в колесном цилиндре. С обеих сторон в цилиндр 3 установлены поршни 4 с упорами 1 тормозных колодок в сборе с уплотнителями 5 и деталями автоматического устройства. Основным элементом автоматического устройства является разрезное упорное кольцо 9, расположенное в этой подсборке между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,4-1,6 мм. Упорные кольца установлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н, что превышает усилие от стяжных пружин тормозных колодок. К торцовой поверхности поршня через опорную тарелку 6 поджимается пружиной 7 уплотнитель 5. Тормозная жидкость через штуцер 11 подается в цилиндр 3.

При оптимальном зазоре между колодками и барабаном поршни 4 в колесном цилиндре перемещаются на величину зазора между буртиком упорного винта 10 и буртиком упорного кольца (1,4-1,6 мм). При этом колодки прижимаются к тормозному барабану, создавая необходимый тормозной момент, а упорные кольца 9 остаются неподвижными на своих местах.

При износе накладок зазор 1,4-1,6 мм выбирается полностью и буртик упорного винта упирается в буртик упорного кольца, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа накладок. При прекращении торможения поршни усилием стяжных пружин сдвигаются до упора сухарей 8 в буртик упорного винта 10. Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном. Для того чтобы обеспечить свободную посадку тормозного барабана, при сборке колесного цилиндра необходимо выдерживать размер 4,5-4,8 мм и 67 мм (максимально).

Снятие и установка. Поднимают заднюю часть автомобиля, снимают колесо и, приняв меры для недопущения утечки жидкости из бачка, снимают тормозной барабан, для чего устанавливают установочные штифты колеса в технологические отверстия и завертывают их до отделения барабана. Если таким способом барабан не снимается, то в качестве крайней меры допускается следующий способ.

Вывернув направляющие штифты из барабана, смазывают посадочное место на полуоси моторным маслом, запускают двигатель, включают I передачу и нажимают на педаль тормоза. При этом соблюдают особую осторожность, так как барабан при отделении может нанести травму стоящим рядом. Отсоединяют от рычага 1 ручного привода колодок конец троса 13, отсоединяют верхнюю и нижнюю стяжные пружины, направляющие пружины 10 и снимают тормозные колодки вместе с распорной планкой 3. Отсоединяют трубку подвода тормозной жидкости от колесного цилиндра и заглушают входные отверстия цилиндра и трубки, снимают колесный цилиндр. При замене тормозного щита снимают полуось и отсоединяют трос привода ручного тормоза.

При необходимости разбирают устройство автоматического регулирования зазора между колодками и барабаном. Если оно расположено на колодках, то зажимают в тисках основание приспособления А.72259, устанавливают на него колодку втулкой 1 вниз, отвертывают втулку 6 и снимают пружину 5 с чашкой 4 и фрикционные шайбы 2. Собирают данное автоматическое устройство в обратной последовательности. При этом втулку 6 завертывают до полной посадки на втулку 1 оси и закернивают.

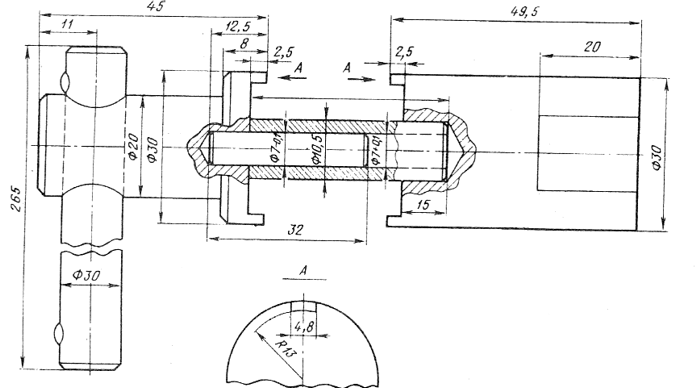

Если автоматическое устройство расположено в колесном цилиндре, то снимают защитные колпачки 2, затем выпрессовывают из корпуса цилиндра поршни 4 в сборе с деталями автоматического регулирования зазора. Затем устанавливают поршень в сборе на приспособление 67.7820.9525 так, чтобы выступы приспособления охватили головку упорного винта 10. Специальной отверткой, поворачивая поршень 4, вывертывают упорный винт 10 из поршня. Снимают с винта уплотнительное кольцо .5 с опорной чашкой 6, пружиной 7 и сухари 8. Разъединяют упорное кольцо 9 и упорный винт 10.

Сборку этого автоматического устройства и самого цилиндра проводят в обратной последовательности с учетом следующего:

После сборки тормозного механизма, которое проводится в обратной последовательности, и установки его на автомобиль прокачивают гидравлический привод задних тормозов.

Проверка деталей

Трубопроводы и соединения. Для предупреждения отказа тормозной системы тщательно проверяют соединения всех трубопроводов.

При проверке следят, чтобы:

Детали заменяют новыми при малейшем сомнении в их пригодности. Гибкие шланги независимо от их состояния заменяют новыми после 100 тыс. км пробега или после 5 лет эксплуатации автомобиля.

Колесные цилиндры для проверки разбирают. Снимают защитные колпачки 5 и поршни 4, вынимают уплотнители 3, опорные чашки 2 и пружину 6, вывертывают штуцер 1 выпуска воздуха. Осматривают рабочие поверхности цилиндров и поршней. Поверхности должны быть гладкими, без видимых рисок и шероховатостей. Незначительные повреждения на зеркале цилиндра устраняют притиркой. Проверяют упругость пружины, длина которой в свободном состоянии должна быть 34 мм, а под нагрузкой (34,3±19,6) Н - 17,8 мм. Заменяют уплотнители новыми, проверяют также, не повреждены ли защитные колпачки цилиндра, и при необходимости заменяют их.

Перед сборкой обильно смазывают все детали тормозной жидкостью. В последовательности, обратной разборке, устанавливают детали в корпус цилиндра без усилия, чтобы не повредить трущиеся поверхности. Устанавливают защитные колпачки. Действуя обеими руками, проверяют перемещение поршней, которое должно быть плавным, без заедания.

Разборка, сборка и проверка технического состояния деталей колесных цилиндров, в которых расположено устройство для автоматического регулирования зазора между колодками и барабаном, описаны выше.

Колодки. Внимательно проверяют, нет ли на них повреждений. Определяют упругость стяжных пружин как верхних, так и нижних. Пружины не должны иметь остаточной деформации при растяжении усилием 343 Н (нижнее) и 411 Н (верхние). При необходимости их заменяют. Осматривают накладки. Если обнаружены грязь или следы смазывающего материала, накладки тщательно очищают металлической щеткой и промывают уайт-спиритом. Кроме того, проверяют, нет ли утечки смазывающего материала или масла внутрь барабана; неисправности устраняют. Колодки заменяют новыми, если толщина накладок стала менее 1,5-2 мм.

Внимание обращают на пружину 3 автоматического устройства. Ее размеры в свободном состоянии - 20 мм, а под нагрузкой (802±78,4) Н - 14 мм.

Тормозные барабаны. Если на рабочей поверхности имеются глубокие риски, то барабаны растачивают на станке, а затем шлифуют брусками (зернистостью 10- 16). Это увеличивает долговечность накладок и улучшает равномерность и эффективность торможения. Наибольшее допустимое увеличение номинального диаметра барабана (250 мм) после расточки и шлифовки 1 мм. Это требование должно соблюдаться, в противном случае нарушается прочность барабана, а также эффективность торможения. Предельный диаметр изношенного барабана 251,6 мм.
